Основы работы со схемами

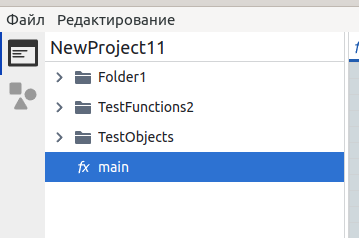

Дерево каталогов

В левой части приложения находится дерево каталогов. Для создания папки или схемы нажмите правой кнопкой на пустое пространство.

Вставка / удаление

Для вставки иконы нажмите правой кнопкой на валентную точку и нажмите на пункт меню с соответствующей иконой. Для удаления - нажмите на икону правой кнопкой и выберите пункт “удалить”.

Если нужно скопировать икону в другое место, выберите на иконе пункт “скопировать”, и в другой валентной точке выберите пункт “вставить”.

В зависимости от расположения валентной точки, программой могут быть предложены различные варианты для вставки.

Перенос

Для переноса иконы зажмите над ней клавишу мыши, и перенесите на ту валентную точку, в которую хотите эту икону перенести.

Для переноса группы икон, нажмите сначала одну икону, потом, с нажатой клавишей Shift, нажмите на другую икону, находящуюся на том же шампуре. После перенесите эту группу икон на нужную валентную точку.

Копирование / вставка

Нажмите на икону правой кнопкой мыши и выберите Копировать — скопируется икона вместе со всем, что внутри неё. Если икона входит в группу, выделенную с Shift, скопируется вся группа.

Для вставки нажмите правой кнопкой мыши на валентную точку и выберите Вставить. Пункт появляется только там, куда скопированные иконы можно вставить: в документ того же типа (в воркфлоу — также между функциями и триггерами) и в место, которое принимает такие иконы. Каждая вставка создаёт новые копии, поэтому одни и те же иконы можно вставить несколько раз.

Изменение размера

Для изменения ширины иконы нажмите на нее, а затем потяните круглый ползунок на правой грани.

Редактировани иконы

Для редактирования нужно нажать на икону двойным щелчком мыши. В зависимости от типа диаграмы и иконы будут возможны разые способы редактирования.

“Выходы”

Иконы “выхода” (break, continue, return, throw) появляются в меню, если валентная точка удовлетворяет следующим условиям:

• Валентная точка является последней в данном шампуре
• Шампур не находится на главной оси алгоритма либо данной макро иконы

На изображении ниже красным помечены валентные точки, в которых возможно применение иконы “Выход”
